青铜QSi3-1

元数据

库内数据总量为 264 项

发布日期：2017-05-12 11:11:47 浏览次数:

项目	数据
所属数据表	青铜在海水中的腐蚀数据
所属类别
材料名称	青铜
材料牌号	QSi3-1
加工状态	板材
腐蚀介质	实海腐蚀试样投放在舟山港螺头门海域室内模拟泥沙海水加速腐蚀试验在冲刷腐蚀试验机上进行,介质为舟山海水制成的清海水及泥沙含量分别为0.75‰及1.5‰的海水,泥沙取自沉淀淤泥,试样表面与腐蚀介质的相对流速为2.1 m/s。试验周期20 d,量12.5 L,且每10 d更换1次,试验温度30℃

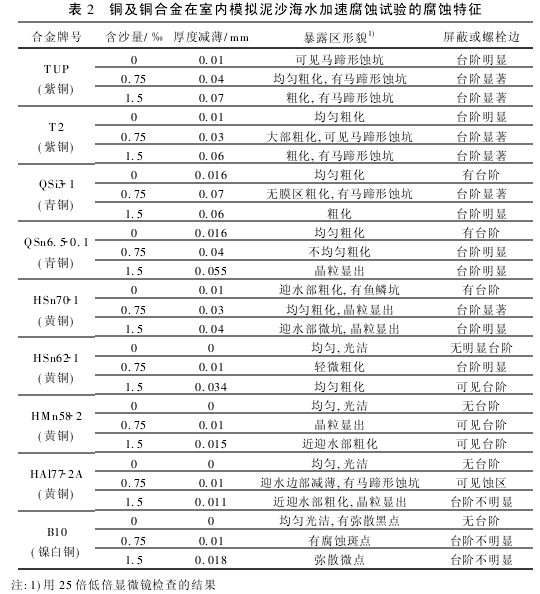

实验方法	在舟山海域暴露1、2、4、8 a以及加速腐蚀实验后用低倍显微镜观察腐蚀形貌,用失重法测定腐蚀速率。
腐蚀类型	均匀腐蚀

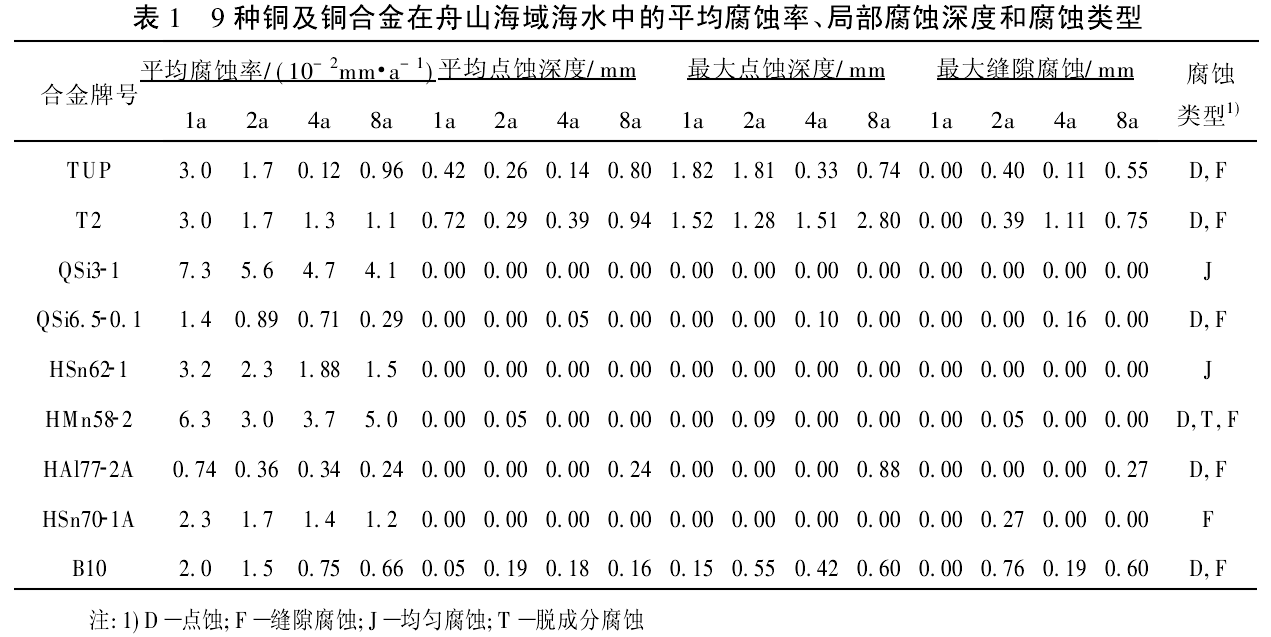

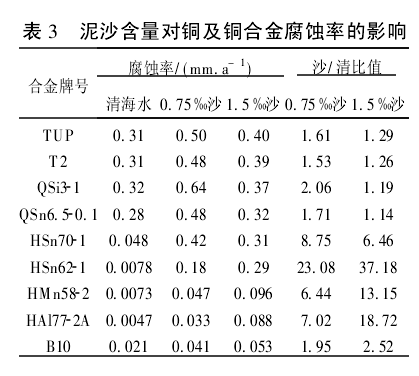

腐蚀程度	1，2，4，8a浸泡后平均腐蚀率 7.3，5.6，4.7，4.1（10-2mm/a）。在冲刷腐蚀环境中，清海水，含0.75‰沙以及1.5‰沙海水中腐蚀率分别为0.32，0.64，0.37mm/a.
文献	金威贤，谢荫寒，朱洪兴, 铜及铜合金在泥沙海水中的腐蚀研究. 材料开发与应用, 2001. 16(2): p. 13-20.
图片路径	Fig145.png###Fig146.png###Fig147.png
数据来源	中科院金属研究所
归档人	郑玉贵
归档日期	2016-06-10

数据管理系统
