元数据
- 腐蚀数据
- 材料数据
- 环境数据
- 实验数据
-
图谱数据
-
腐蚀图谱
- 工业环境腐蚀图谱
- 黑色金属武汉淡水站8年试验腐蚀图谱
- 有色金属铝合金武汉淡水站8年试验腐蚀图谱
- 有色金属铜合金武汉淡水站8年试验腐蚀图谱
- 涂镀层青岛水环境8年试验腐蚀图谱
- 涂镀层三亚水环境8年试验腐蚀图谱
- 涂镀层舟山水环境8年试验腐蚀图谱
- 涂镀层郑州水环境8年试验腐蚀图谱
- 涂镀层武汉水环境8年试验腐蚀图谱
- 黑色金属各大气环境试验站1-2年试验腐蚀图谱
- 有色金属各大气环境试验站1-2年试验腐蚀图谱
- 高分子各大气试验站1年内试验腐蚀图谱
- 黑色金属各土壤环境试验站1年试验腐蚀图谱
- 有色金属各土壤环境试验站1年试验腐蚀图谱
- 黑色金属各水环境试验站1年、3年试验腐蚀图谱
- 有色金属各水环境试验站1年试验腐蚀图谱
- 涂镀层各水环境试验站2年、5年试验腐蚀图谱
- 混凝土武汉淡水站8年试验腐蚀图谱
-
金相图谱
- 金相图谱
-
失效图谱
- 失效图谱
-
腐蚀图谱
-
基础数据
-
专题数据
- 海工装备及材料
-
石油化工
- 金属矿产机械设备易损件腐蚀类型、失效原因及防护对策
- 金属矿产机械设备腐蚀数据
- 武汉各试验点的工业环境数据
- 工业环境钢结构标准试样腐蚀速率及形貌
- 工业环境钢结构喷涂层试样腐蚀速率及形貌
- 工业环境钢结构保护层试样腐蚀速率及形貌
- 工业环境钢结构面涂层失光率数据
- 常减压设备选材数据
- 常减压装置部分在用管道选材数据
- 催化裂化装置选材数据
- 加氢裂化装置选材数据
- 烷基化装置设备选材数据
- 合成氨装置选材——废热炉
- 合成氨装置选材——重沸器
- 合成氨装置选材——脱碳与甲烷化系统主要设备用材
- 合成氨装置选材——合成塔
- 尿素装置选材数据
- 甲醇装置选材数据
- 制氢装置选材数据
- 延迟焦化装置设备选材数据
- 硫磺回收装置设备选材数据
- 其他专题
-
腐蚀调查
- 表观消费量
-
腐蚀损失
- 2001、2006、2011年中国大气环境塑料失效数据
- 2001、2006、2011年中国水及土壤环境塑料失效数据
- 2001、2006、2011年中国防腐涂料失效数据
- 2001、2006、2011年中国橡胶失效数据
- 2008年-2012年大庆油田埋地管道更换情况统计表
- 2011年我国电镀行业腐蚀调查统计分析数据
- 2011-2016年汽车污染数据
- 2012年我国黑色有色金属腐蚀损失数据
- 2011年我国黑色有色金属腐蚀损失数据
- 2010年我国黑色有色金属腐蚀损失数据
- 2009年我国黑色有色金属腐蚀损失数据
- 2008年我国黑色有色金属腐蚀损失数据
- 2011-2016年国内汽车腐蚀损失数据
- 汽车常见金属离子年腐蚀量
- 历年汽车内部产生的污染气体达到平衡时的总量
- 腐蚀案例
库内数据总量为 264 项
α-Al bronze
发布日期：2017-05-12 11:11:47 浏览次数:
| 项目 | 数据 |
|---|---|
所属数据表 |
青铜在海水中的腐蚀数据 |
所属类别 |
|
材料牌号 |
α-Al bronze |
化学成分 |
Al 7, Fe 0.04，Ni 0.01, Si 0.04, Mg 0.006, Cu余量 |
机械性能 |
Ultimate tensile stress (UTS)was 150 kg/mm2,Brinell hardness (HB) number was 100 kg/mm2, and elongationwas 6% |
腐蚀介质 |
带有硫化物的3.4% NaCl |
实验方法 |

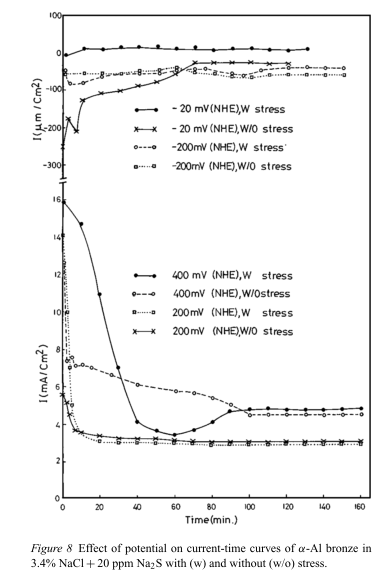

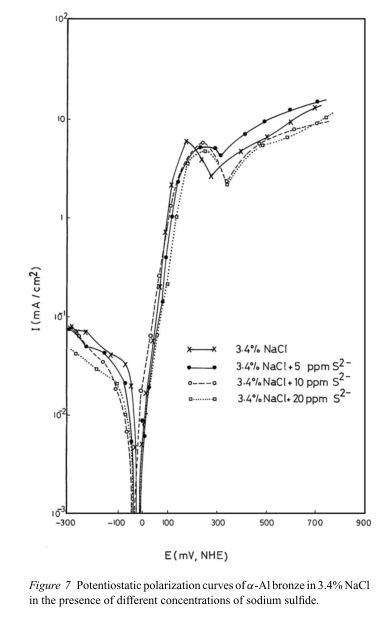

拉伸试验，形貌观察，电化学测试（maximum yield stress (σ max)，The susceptibility to stress corrosion was measured by the ratios of both the time to failure (τ) and the maximum stress (r).） |
腐蚀类型 |
应力腐蚀开裂 |
腐蚀程度 |

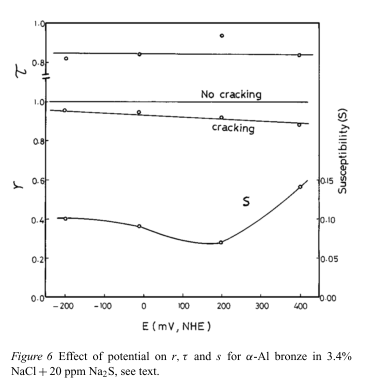

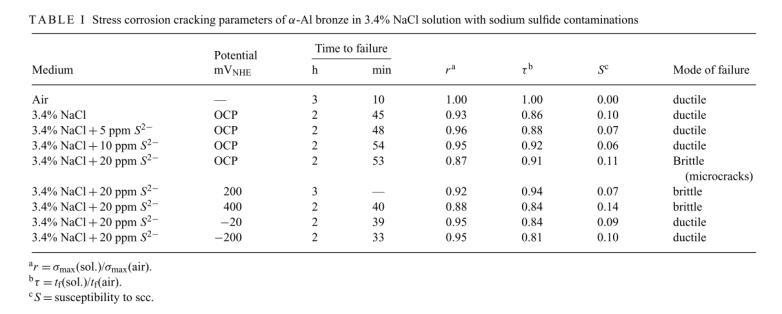

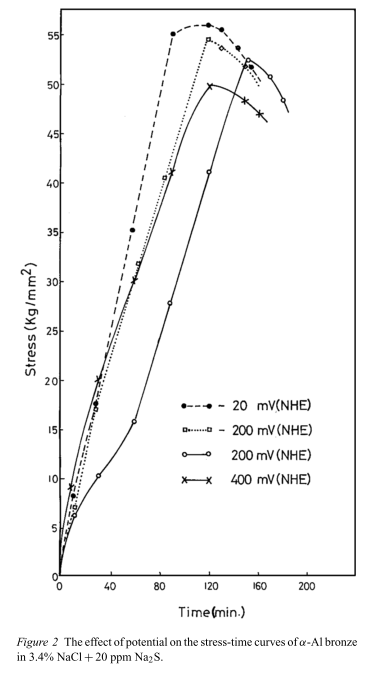

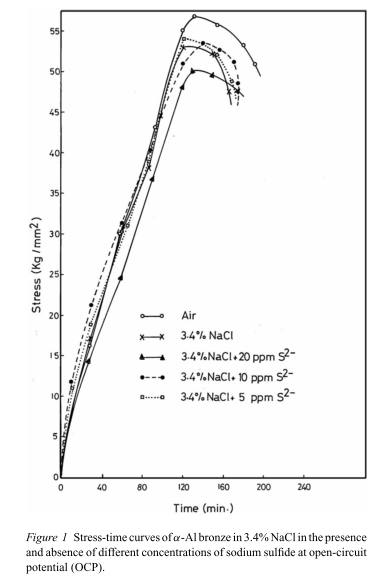

σmax(air)=57Kg/mm2,其余条件下拉伸强度见图表所示进行换算。α-Al bronze 在3.4% NaCl+20 ppm Na2S 中SCC敏感性在外加电位≥200 mVNHE时较低。外加阳极电位以及较大的硫化物浓度将加大SCC敏感性。硫化物浓度的增加降低了σmax，且在阳极极化电位下使得断裂行为从塑性转变为脆性。拉伸过程中，表面腐蚀产物膜发生破裂且在滑移台阶处发生阳极溶解，导致最终的失效。 |
文献 |
E.A. Ashour , Effect of sulfide on the stress corrosion behaviour of a copper-aluminium alloy in saline water. Journal of Materials Science, 2001. 36(1): p. 201-205. |
图片路径 |
Fig79.png###Fig80.png###Fig81.png###Fig82.png###Fig83.png###Fig143.png |
数据来源 |
中科院金属研究所 |
归档人 |
郑玉贵 |
归档日期 |
2016-06-10 |
相关热搜词
相关文章
